IPT1000系列脉冲式电感测试仪

目前对于电感的测试，通常是采用LCR电桥进行的。数字化的电桥是在被测的电感上加一个高频电压信号，通过电桥的自动平衡原理，测量电感的各种参数，如电感量，品质因数等。由于测量的电压是一个不超过10V的交流小电压，流过电感的电流也是一个几十毫安级的小电流，电桥测到的是小信号下的电感参数。这个方法一般是用在小信号的模拟电路上的电感元件的测量。

众所周知电感是一个非线性化的元件，电感参数和流过的电流引起的电感的磁性材料的磁化状态有很大的关系。目前采用的是LCR电桥+偏流源测试方法的本质是在一个恒定的直流电流上叠加一个高频小信号去测量。这种传统电桥+偏流源的测试系统，不但价格昂贵，体积庞大，操作复杂，而且最大测试电流只能在200A以内，已经远远跟不上电力电子新产品的发展。

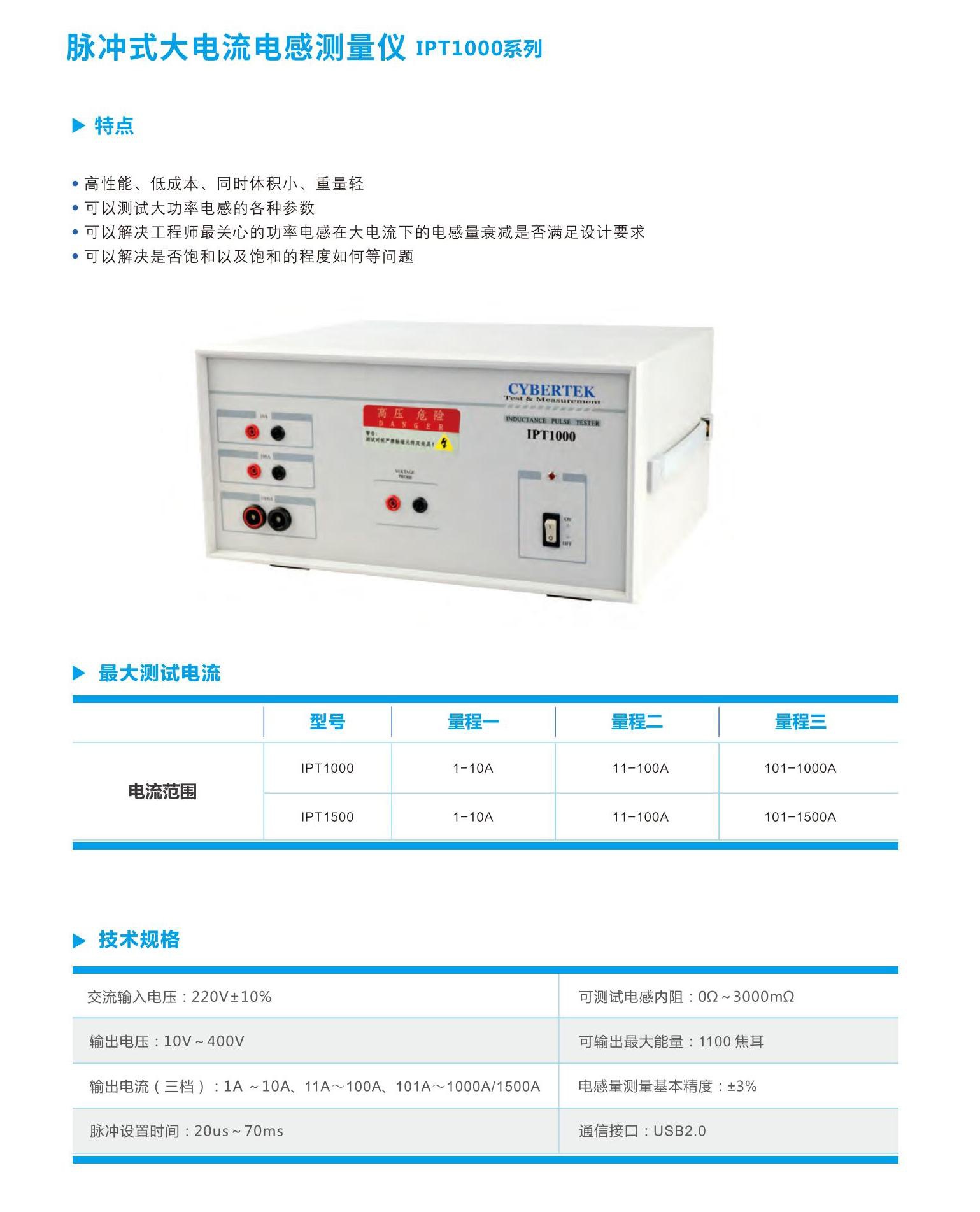

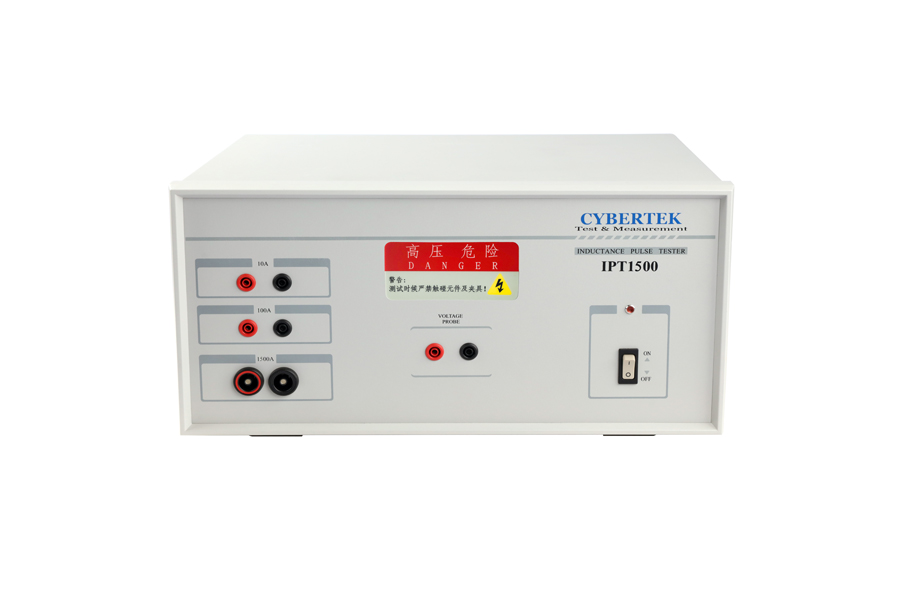

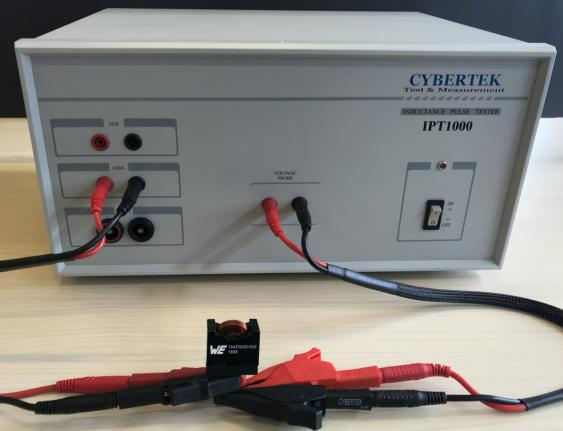

随着大功率电力电子和新能源产品的高速发展，功率电感的电流定额也日益增长，目前已经有超过1500A电流的功率电感的需求。工程师最关心的是功率电感在大电流下的电感量衰减是否满足设计要求，是否饱和以及饱和的程度如何。这个问题对设计一个高可靠性低成本的电力电子和新能源产品至关重要。对此我们设计了一款脉冲式大电流电感测试仪IPT1000/IPT1500（媲美德国ED-K DPG10-1000B），具有高性能、低成本、体积小、重量轻等优势：

（1）可以测试大功率电感的各种参数

（2）可以解决工程师关心的是功率电感在大电流下的电感量衰减是否满足设计要求

（3）可以解决是否饱和以及饱和的程度如何等问题

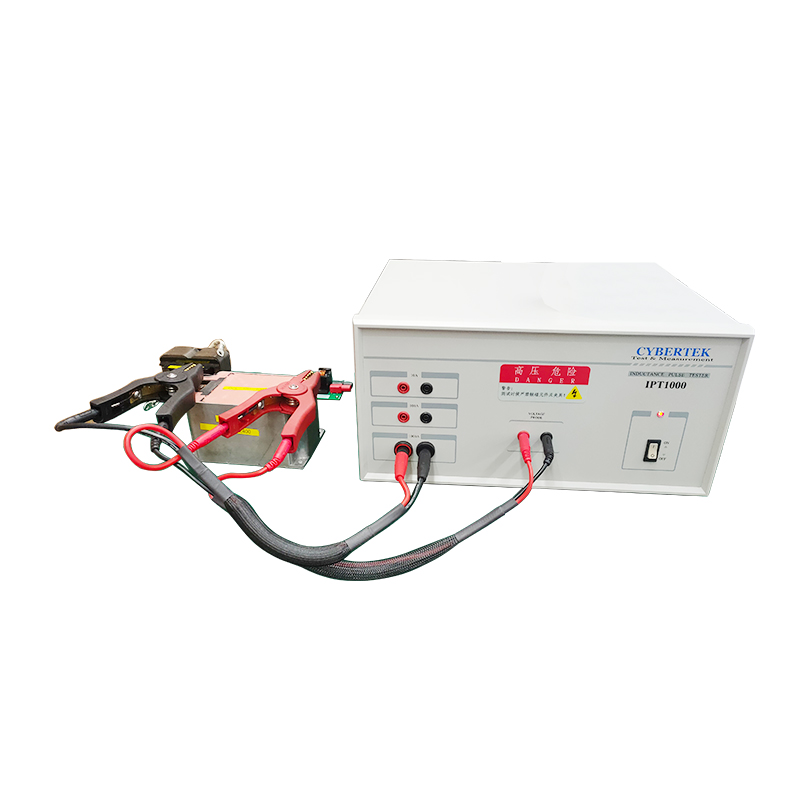

产品特征：

（1）测量增量电感和正割电感

（2）可能的测量电流非常高(可达到1500A)

（3）非常简单快速的测量

（4）测量范围广泛，所有额定电流为0.1A至1500A的电感器均由该测量仪器覆盖。

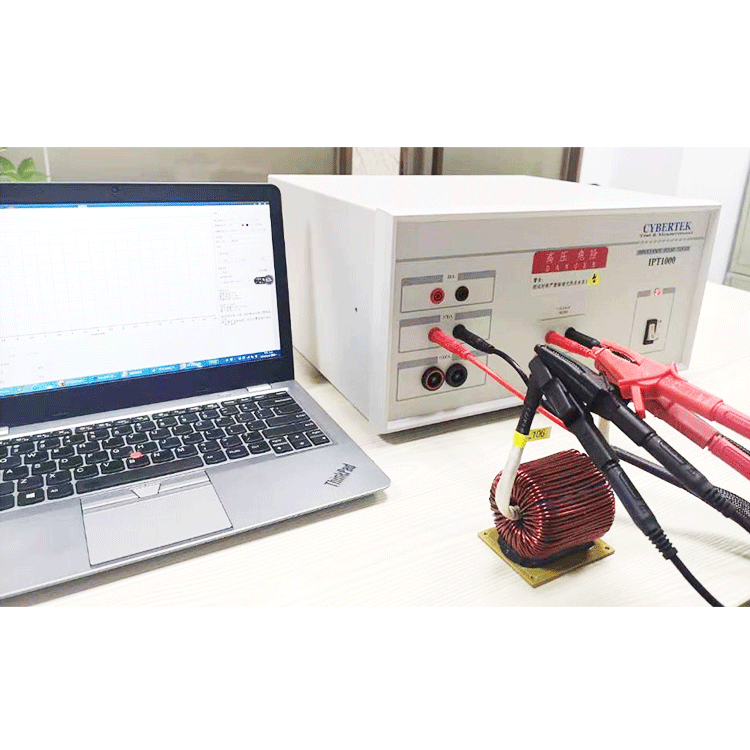

产品应用：

（1）可测试的产品类型:

PFC功率电感器，开关电源、逆变电源、DC/DC变换器件中的滤波电感，变压器等;也适用于非常 大尺寸的功率电感器的测试。

（2）可以测试的磁性材料:

铁粉芯、合金磁粉芯、铁氧体、非晶纳米晶合金、硅钢片等;

（3）可以测试磁芯形状:

环形、矩形及其切口、E型、棒状、罐型等各种磁芯形式的电感器。

型号             描述

IPT1000   1000A脉冲式电感测试仪

IPT1500   1500A脉冲式电感测试仪

CK-307A 1000A/1500A档位的脉冲电流测试线，大电流自锁插头(约2米)

CK-308 用做电压检测线或100A以下脉冲电流测试线，双端香蕉插头（约2米）

CK-309 用于脉冲电流在100A以下的电感测试，双端香蕉插头带开尔文测试夹（约1米）

CK-261    测试夹，电压检测或者100A以内脉冲电流测试

CK-263    测试夹，用于1000A以内的脉冲电流测试

CK-264    大电流开尔文测试夹，用于1500A以内的脉冲电流测试
